En tant que fournisseur de moteurs Cage AC, j'ai été témoin de première main le rôle pivot que le rotor joue dans ces machines remarquables. Les moteurs Cage AC sont omniprésents dans diverses applications industrielles et commerciales en raison de leur robustesse, de leur simplicité et de leur efficacité. Dans ce blog, nous approfondirons la signification du rotor dans un moteur Cage AC.
Structure de base d'un moteur Cage AC
Avant d'explorer le rôle du rotor, comprenons brièvement la structure de base d'un moteur Cage AC. Un moteur Cage AC se compose de deux parties principales: le stator et le rotor. Le stator est la partie stationnaire du moteur, qui contient un ensemble d'enroulements. Lorsqu'un courant alternatif passe par ces enroulements, un champ magnétique rotatif est produit.
Le rotor, en revanche, est la partie rotative du moteur. Dans un moteur Cage AC, le rotor est généralement un rotor d'écureuil. Il est composé d'un noyau laminé avec des barres conductrices placées dans des fentes autour de sa circonférence. Ces barres sont courtes - circultées aux deux extrémités par des anneaux de fin, formant un circuit fermé qui ressemble à une cage d'écureuil, d'où le nom.
Rôle du rotor dans l'induction du couple
L'un des principaux rôles du rotor dans un moteur AC en cage est d'interagir avec le champ magnétique rotatif produit par le stator pour générer un couple. Selon la loi de Faraday sur l'induction électromagnétique, lorsqu'un conducteur (les barres de rotor dans ce cas) est exposée à un champ magnétique changeant, une force électromotive (EMF) est induite dans le conducteur.
Le champ magnétique rotatif du stator coupe les barres du rotor, induisant un FEM en eux. Étant donné que les barres de rotor sont courtes - circultées par les anneaux de fin, un courant traverse les barres. Ce conducteur de transport de courant subit alors une force en présence du champ magnétique, comme décrit par la loi de la force de Lorentz. La somme de ces forces agissant sur toutes les barres de rotor crée un couple qui fait tourner le rotor.
L'amplitude du couple induit dépend de plusieurs facteurs, y compris la résistance du champ magnétique du stator, l'amplitude du courant induit dans les barres de rotor et l'angle entre le champ magnétique et le courant de transport. Le rotor est conçu de telle manière qu'il peut interagir efficacement avec le champ magnétique du stator pour produire le couple requis pour que le moteur exécute sa fonction prévue.
Déterminer la vitesse du moteur
Le rotor joue également un rôle crucial dans la détermination de la vitesse du moteur Cage AC. La vitesse du champ magnétique rotatif produit par le stator est connue sous le nom de vitesse synchrone, qui est déterminée par la fréquence de l'alimentation CA et le nombre de pôles dans l'enroulement du stator.
La vitesse réelle du rotor, cependant, est toujours légèrement inférieure à la vitesse synchrone. Cette différence de vitesse est appelée le glissement. Le glissement est nécessaire pour l'induction du courant dans les barres de rotor. Si le rotor devait tourner à la même vitesse que le champ magnétique rotatif (c'est-à-dire un glissement zéro), il n'y aurait pas de mouvement relatif entre le champ magnétique et les barres du rotor, et aucun EMF ne serait induit.
La relation entre la vitesse synchrone ($ n_s $), la vitesse réelle du rotor ($ n_r $), et le glissement ($ s $) est donné par la formule: $ s = \ frac {n_s - n_r} {n_s} $. Le glissement varie en fonction de la charge sur le moteur. À mesure que la charge sur le moteur augmente, le glissement augmente également, ce qui fait que la vitesse du rotor diminuait légèrement. La conception du rotor, telle que la résistance des barres de rotor, peut influencer les caractéristiques de glissement du moteur, permettant à différentes caractéristiques de couple.
Fournir un soutien et une stabilité mécaniques
En plus de ses fonctions électriques, le rotor fournit un support mécanique et une stabilité au moteur Cage AC. Le rotor est monté sur un arbre soutenu par des roulements, ce qui lui permet de tourner en douceur dans le boîtier du moteur. Le noyau laminé du rotor aide à réduire les pertes de courant de tourbillon, qui sont causées par les courants induits qui coulent dans le matériau du noyau.
La conception équilibrée du rotor est cruciale pour minimiser les vibrations et le bruit pendant le fonctionnement. Tout déséquilibre dans le rotor peut entraîner une vibration excessive, ce qui peut non seulement réduire l'efficacité du moteur, mais également provoquer une usure prématurée sur les roulements et autres composants. En tant que fournisseur de moteur Cage AC, nous accordons une attention particulière à la qualité de la fabrication et de l'équilibrage du rotor pour assurer le fonctionnement fiable et fluide de nos moteurs.
Influence sur l'efficacité du moteur

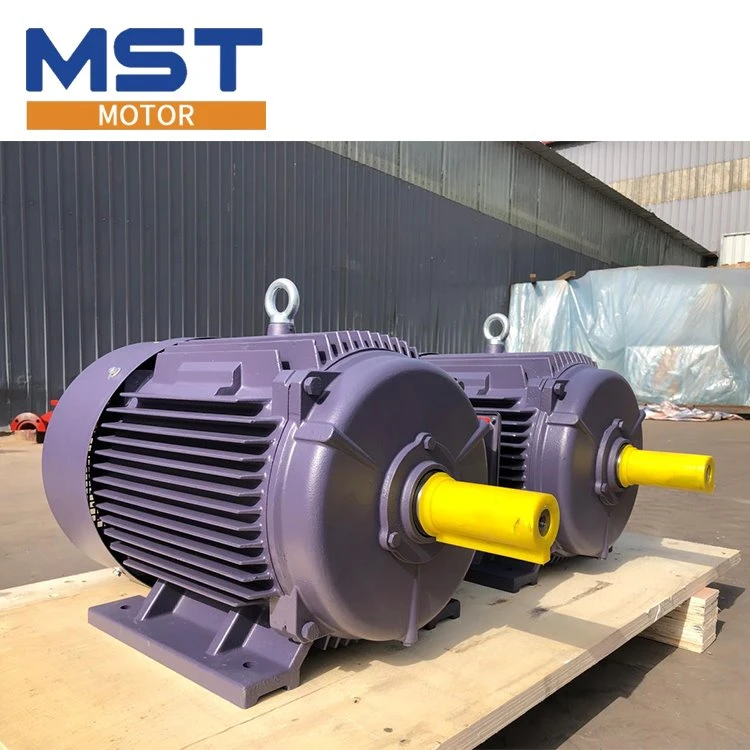

La conception et les performances du rotor ont un impact significatif sur l'efficacité du moteur Cage AC. Moteurs à haute efficacité, comme leMoteur à haute efficacité IE3, sont conçus pour minimiser les pertes du rotor et d'autres composants.
Une façon d'améliorer l'efficacité du rotor consiste à utiliser des matériaux à faible résistivité pour les barres de rotor. Le cuivre, par exemple, a une résistivité plus faible que l'aluminium, ce qui signifie que moins d'énergie est perdue sous forme de chaleur dans les barres du rotor lorsqu'un courant les traverse. De plus, la conception du rotor peut être optimisée pour réduire les pertes de courant de Foucault et les pertes d'hystérésis.
La forme et la taille des barres de rotor jouent également un rôle dans l'efficacité du moteur. En concevant soigneusement la zone de section transversale et la forme des barres de rotor, nous pouvons nous assurer que la distribution actuelle est uniforme, réduisant les pertes et améliorant l'efficacité globale du moteur.
Différents types de rotors de cage et leurs applications
Il existe différents types de rotors de cage disponibles, chacun avec ses propres caractéristiques et applications uniques. Par exemple, leMoteur de rotor de cageAvec un rotor de bar profondément, une caractéristique de vitesse de couple différente par rapport à un rotor d'écureuil standard.
Les rotors profonds - Bar ont un couple de démarrage plus élevé mais une efficacité plus faible à pleine charge. Ils sont souvent utilisés dans des applications où un couple de démarrage élevé est nécessaire, comme dans les concasseurs, les convoyeurs et les grandes pompes. D'un autre côté, les rotors standard de l'écureuil sont plus adaptés aux applications où une vitesse relativement constante et une grande efficacité sont nécessaires, comme dans les ventilateurs et les souffleurs.
Un autre type de rotor est le rotor à double cage, qui combine les avantages du couple de démarrage élevé et une bonne efficacité de course. Les rotors à double cage ont une cage externe avec une résistance élevée et une cage intérieure à faible résistance. Au début, la majeure partie du courant passe à travers la cage extérieure, offrant un couple de démarrage élevé. À mesure que le moteur accélère, le courant se déplace progressivement vers la cage intérieure, ce qui offre une résistance plus faible et une efficacité plus élevée pendant le fonctionnement normal.
Compatibilité avec différentes alimentations
La conception du rotor affecte également la compatibilité du moteur avec différentes alimentations. Par exemple,Moteur électrique triphasé sur Simemensest conçu pour fonctionner sur une alimentation AC à trois phases. Le rotor dans un moteur AC en cage à trois phases est conçu pour interagir avec le champ magnétique rotatif à trois phases produit par le stator.
Le nombre de pôles dans l'enroulement du stator et la conception du rotor sont soigneusement appariés pour s'assurer que le moteur peut fonctionner efficacement sur l'alimentation spécifique. Dans certains cas, les moteurs peuvent être conçus pour fonctionner sur une alimentation AC à phase unique, mais la conception du rotor pour les moteurs à phase unique est différente de celle des moteurs à trois phases pour tenir compte de l'absence d'un véritable champ magnétique rotatif dans un système à phase unique.
Conclusion
En conclusion, le rotor est une composante essentielle d'un moteur Cage AC, jouant plusieurs rôles cruciaux. Il est responsable de l'induction du couple, de la détermination de la vitesse du moteur, de la fourniture de soutien mécanique et de l'influence de l'efficacité du moteur. Différents types de rotors sont disponibles pour répondre à diverses applications et exigences d'alimentation.
En tant que fournisseur de moteurs Cage AC, nous comprenons l'importance des rotors de haute qualité pour assurer le fonctionnement fiable et efficace de nos moteurs. Que vous ayez besoin d'un moteur pour un ventilateur simple ou une application industrielle élevée, nous avons l'expertise et les produits pour répondre à vos besoins.
Si vous êtes intéressé à acheter nos moteurs Cage AC ou à avoir des questions sur nos produits, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à sélectionner le bon moteur pour votre application spécifique.
Références
- Fitzgerald, AE, Kingsley, C., et Umans, SD (2003). Machines électriques. McGraw - Hill.
- Chapman, SJ (2012). Fondamentaux des machines électriques. McGraw - Hill.
- Krause, PC, Wasynczuk, O., et Sudhoff, SD (2013). Analyse des machines électriques et des systèmes d'entraînement. Wiley.
