Le calcul de la consommation électrique d'un moteur 4 160 V est crucial à la fois pour la rentabilité et la gestion opérationnelle. En tant que fournisseur fiable de moteurs 4160V, comprendre ces calculs nous permet de mieux conseiller nos clients et d'assurer une utilisation optimale des moteurs que nous proposons.
Comprendre les bases de la consommation d'énergie
Avant de se lancer dans les calculs, il est essentiel de comprendre les concepts fondamentaux liés à la puissance d'un moteur électrique. La puissance dans un circuit électrique se mesure en watts (W) et est le produit de la tension (V), du courant (I) et du facteur de puissance (PF). La formule générale pour calculer la puissance dans un circuit CA monophasé est (P = V\times I\times PF). Pour un circuit CA triphasé, courant dans les moteurs industriels de 4 160 V, la formule est (P=\sqrt{3}\times V\times I\times PF).
La tension (V) est donnée comme 4160V. Le courant (I) est la quantité de charge électrique circulant dans les enroulements du moteur et peut être mesuré à l'aide d'ampèremètres. Le facteur de puissance (PF) est une mesure de l’efficacité avec laquelle le moteur convertit la puissance électrique en puissance mécanique. Un facteur de puissance de 1 indique une efficacité parfaite, mais dans les moteurs du monde réel, le facteur de puissance varie généralement de 0,7 à 0,95, en fonction de la conception, de la charge et des conditions de fonctionnement du moteur.
Mesurer le courant
La première étape du calcul de la consommation électrique d’un moteur 4 160 V consiste à mesurer le courant circulant dans le moteur. Cela peut être fait à l'aide d'une pince ampèremétrique, qui est un outil non invasif capable de mesurer le courant dans un conducteur sans couper le circuit. Placez l'ampèremètre autour de l'un des conducteurs de phase du moteur et prenez la lecture.
Il est important de noter que dans un système triphasé, le courant dans chaque phase peut ne pas être exactement le même. Pour obtenir une mesure précise, mesurez le courant dans les trois phases et calculez la moyenne. Par exemple, si les courants dans les trois phases sont (I_1), (I_2) et (I_3), le courant moyen (I_{avg}=\frac{I_1 + I_2+I_3}{3}).
Détermination du facteur de puissance
Déterminer le facteur de puissance du moteur peut être un peu plus difficile. Certains moteurs modernes sont équipés de compteurs de facteur de puissance intégrés, qui peuvent fournir une lecture précise. Si le moteur ne dispose pas d'un compteur de facteur de puissance intégré, vous pouvez estimer le facteur de puissance en fonction des spécifications du moteur ou utiliser un analyseur de puissance.
Les fabricants de moteurs fournissent généralement le facteur de puissance à pleine charge dans la fiche technique du moteur. Cependant, le facteur de puissance peut varier en fonction de la charge. À mesure que la charge sur le moteur diminue, le facteur de puissance a également tendance à diminuer. Par exemple, un moteur avec un facteur de puissance à pleine charge de 0,9 peut avoir un facteur de puissance de seulement 0,7 à demi-charge.
Calcul de la consommation d'énergie
Une fois que vous avez les valeurs de tension (V = 4 160 V), de courant moyen ((I_{avg})) et de facteur de puissance (PF), vous pouvez calculer la consommation électrique du moteur à l'aide de la formule de puissance triphasée (P=\sqrt{3}\times V\times I_{avg}\times PF).
Supposons que le courant moyen mesuré soit de 50 A et que le facteur de puissance soit de 0,85. Remplacement des valeurs dans la formule :
[
\begin{aligner*}
P&=\sqrt{3}\times4160\times50\times0.85\
&=1,732\times4160\times50\times0,85\
&=1,732\times4160\times42,5\
&=1,732\times176800\
& = 306217,6\text{ W}\
&=306,22\text{kW}
\fin{aligner*}
]
Impact de la charge sur la consommation électrique
La charge sur le moteur a un impact significatif sur sa consommation électrique. Un moteur fonctionnant à pleine charge consommera plus d’énergie qu’un moteur fonctionnant à charge partielle. Cependant, la relation entre charge et consommation électrique n’est pas linéaire.
Lorsqu'un moteur est légèrement chargé, il est moins efficace car il doit encore surmonter les pertes internes du moteur, telles que la friction, la dérive et les pertes de noyau. À mesure que la charge augmente, le moteur devient plus efficace jusqu'à un certain point, généralement autour de 75 à 100 % de la pleine charge. Au-delà de la capacité à pleine charge, le moteur peut surchauffer et son efficacité peut recommencer à décliner.
Consommation d'énergie au fil du temps
Pour calculer la consommation énergétique du moteur sur une période déterminée, vous devez multiplier la consommation électrique (en kilowatts) par le nombre d'heures de fonctionnement. La consommation d'énergie (E) est mesurée en kilowattheures (kWh) et peut être calculée à l'aide de la formule (E = P\times t), où (P) est la consommation d'énergie en kilowatts et (t) est la durée en heures.
Par exemple, si le moteur d'une consommation électrique de 306,22 kW fonctionne 8 heures par jour, la consommation d'énergie quotidienne est de (E = 306,22\times8=2449,76\text{ kWh}).
Produits associés et leurs applications

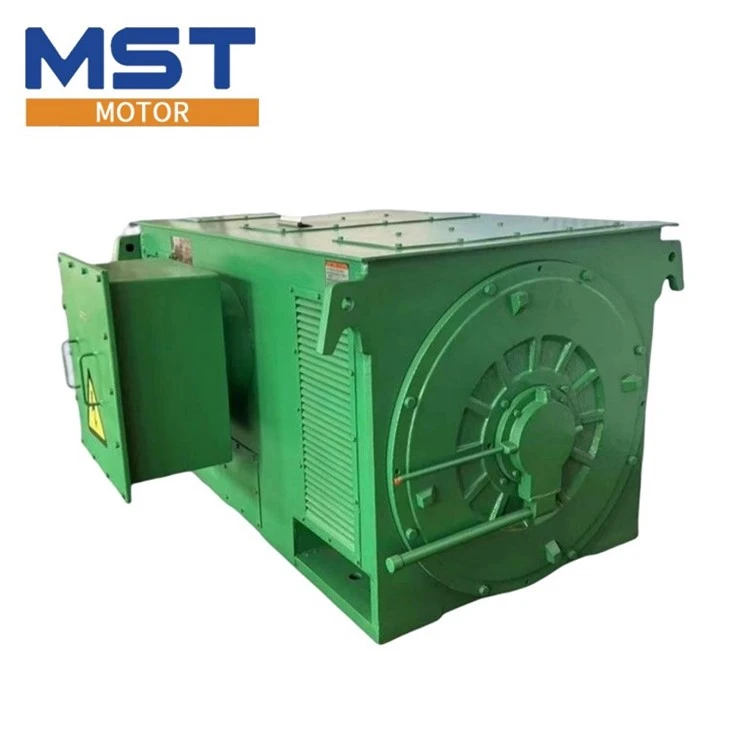

En tant que fournisseur de moteurs 4160V, nous proposons également une gamme de produits connexes. Pour les applications nécessitant une tension plus élevée, nous avonsMoteur 11KV. Ces moteurs conviennent aux opérations industrielles à grande échelle où une puissance élevée est nécessaire.
NotreMoteurs électriques moyenne tensionsont conçus pour offrir un équilibre entre puissance et efficacité. Ils sont largement utilisés dans diverses industries, notamment la fabrication, l’exploitation minière et le traitement de l’eau.
Pour les applications nécessitant une tension comprise entre 4160V et 11KV, nous proposonsMoteur 5kv. Ces moteurs sont polyvalents et peuvent être utilisés dans divers contextes industriels.
Conclusion et appel à l'action
Calculer la consommation électrique d’un moteur 4 160 V est un processus complexe mais essentiel. En mesurant avec précision le courant, en déterminant le facteur de puissance et en tenant compte de la charge, vous pouvez avoir une idée claire de la quantité d'énergie consommée par le moteur. Ces connaissances peuvent vous aider à optimiser votre consommation d’énergie, à réduire les coûts et à garantir le fonctionnement fiable de votre équipement.
Si vous êtes à la recherche d'un moteur 4 160 V ou si vous avez besoin de plus d'informations sur les calculs de consommation électrique, nous sommes là pour vous aider. Notre équipe d'experts peut vous fournir des informations détaillées sur les produits, une assistance technique et des conseils sur le choix du moteur adapté à votre application spécifique. Contactez-nous dès aujourd'hui pour entamer une discussion sur vos besoins en matière de moteur et découvrir comment nous pouvons répondre à vos exigences.
Références
- Fondamentaux des machines électriques, Stephen J. Chapman
- Manuel des moteurs électriques industriels, Robert D. Lorenz
